Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Thể loại: | 304 |
|---|---|---|---|
| kích thước khe: | 1.0mm | Chiều kính: | 168 mm |
| Chiều dài: | 5800 mm | Kết thúc kết nối: | ren nam/nữ |
| quấn dây: | 3*4,6mm dây hình Vee | Thanh đỡ: | dây tròn ø4.0mm |
| Làm nổi bật: | màn hình johnson lưới,johnson màn hình tốt |
||

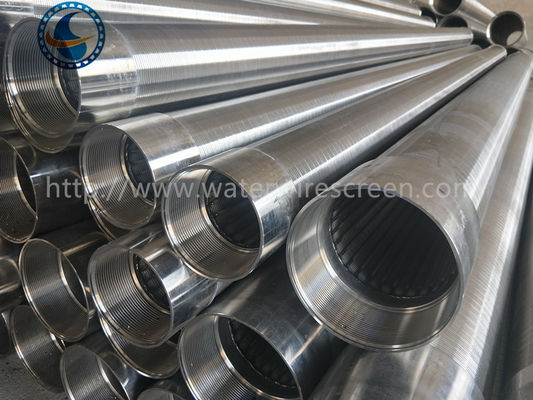

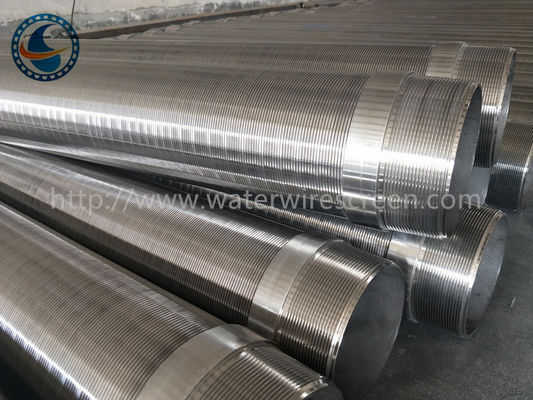

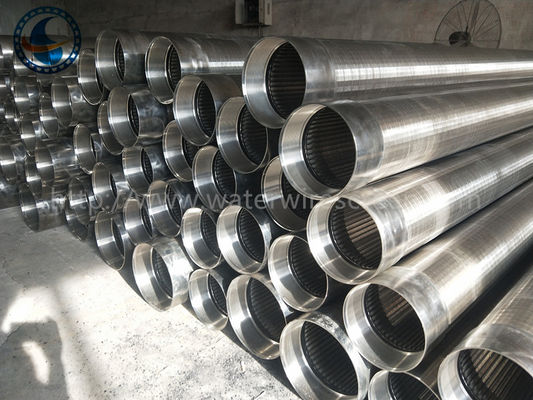

Thép không gỉ Johnson Wire Screen, Ống màn hình khu vực mở lớn
Johnson Wire Screen PipeMô tả sản phẩm:
Màn hình dây Johnson, còn được gọi là Màn hình vết thương, Màn hình dây đinh, Màn hình dây bọc, Màn hình giếng nước, Màn hình khe liên tục dựa trên thanh, Nó được hàn bằng dây V và thanh hỗ trợ.
Có một khe cắm giá trị cố định giữa mỗi sợi v. thanh hỗ trợ có thể là một sợi tròn hoặc một sợi tam giác hoặc một sợi trapezoidal.
Johnson Wire Screen PipeChi tiết:
| Vật liệu | Thép không gỉ |
| Thể loại | 304, 304L, 316L, 202, 2205,2507, 904L vv |
| Sợi sợi | 2*3,5mm, 2,2*3,5mm, 3*4,6mm, 3,2*6mm và các loại khác |
| Kích thước khe | 0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.0mm vv |
| Cây hỗ trợ | ø3.0mm, ø3.8mm, ø4.0mm, ø4.8mm, ø5.0mm, ø5.5mm vv |
| Chiều dài | lên đến 6000mm (2,9m và 5,8m trong bình chứa thông thường) |
| Loại | Bơm màn hình, ống, xi lanh, trống |
| Kết nối kết thúc | Nhẫn hàn OU trục nam/nữ |
| Xương hỗ trợ hình dạng | Sợi tròn |
| Hình dạng dây | Hình bò |
Johnson Wire Screen PipeThông số kỹ thuật thông thường:
Vật liệu: thép không gỉ 302, 304, 316, 304L, 316L hoặc thép ít carbon
khe cắm: 0.25mm - 100mm (0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm,1.5mm bình thường)
Sự khác biệt: + / - 0,05mm
Thông số kỹ thuật của dây bọc: 2 * 3,5 mm, 2,2 * 3,5 mm, 3 * 4,6 mm, 3,2 * 6 mm v.v.
Thông số kỹ thuật của thanh: ø3.0-5.5mm thanh tròn.
Các thông số đặc biệt có thể được thực hiện theo yêu cầu của bạn.
Ưu điểm của màn hình dây Johnson:
1: Hình bò:
Mở hình chữ "V" mở ra phía bên trong giếng để cho phép các hạt nhỏ hơn một chút so với chiều rộng của khe cắm.những hạt này sẽ bị mắc kẹt trong màn hình và tắc nghẽn nó.
2: Các khe liên tục:
Thiết kế đặc biệt cung cấp mở khe liên tục trên bề mặt và chiều dài của màn hình.
3: Khu vực mở rất lớn:
Thiết kế này cung cấp khe cổng liên tục và do đó khu vực mở để nước đi vào là hơn 2 lần so với các ống ống thông thường có khe cổng của bất kỳ kích thước và lỗ mở nào.Điều này cho phép nhiều nước để vào với ít hơn nhiều mất mát đầu ma sát và hiệu quả của ống cũng được cải thiện đáng kể.
4: Tiết kiệm năng lượng:
Do giảm tổn thất đầu ma sát và tăng xả, tải trọng bơm làm giảm công suất cần thiết để bơm cùng một lượng nước.
Johnson Wire Screen Bảng lựa chọn tham số:
|
Kích thước (INCH) |
Bệnh quá liều (MM) |
SLOT (MM) |
Chiều dài (M) |
Sự sụp đổ Sức mạnh (BAR) |
TENSILE Trọng lượng (ton) |
Sợi bọc (Wrap Wire) (MM) |
RODS (MM) |
| 3-1/2 | 88.9 | 1.0 | 3 | >22 | 10.2 | 2.3*3.5 | 3.8MM/22 |
| 4-1/2 | 114.3 | 1.0 | 3 | >28 | 11.5 | 2.3*3.5 | 3.8MM/22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | >40 | 12.8 | 2.3*3.5 | 3.8MM/32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 | 2.3*3.5 | 3.8MM/32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | >83 | 45 | 3.2*6.0 | 6.0MM*32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >34 | 21.9 | 2.3*3.5 | 3.8MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >50 | 38.2 | 3.0*5.0 | 4.0MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | > 60 | 46 | 3.2*6.0 | 5.0MM/48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | >50 | 32.9 | 2.3*3.5 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | > 60 | 39.5 | 3.0*5.0 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >100 | 48 | 3.2*6.0 | 5.0MM/55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | > 120 | 37.2 | 3.0*5.0 | 4.0MM/50 |
| 14 | 355.6 | 1.0 | 3 | > 80 | 37.8 | 3.0*5.0 | 4.0MM/59 |
